maandag 19 maart 2018

Start beams

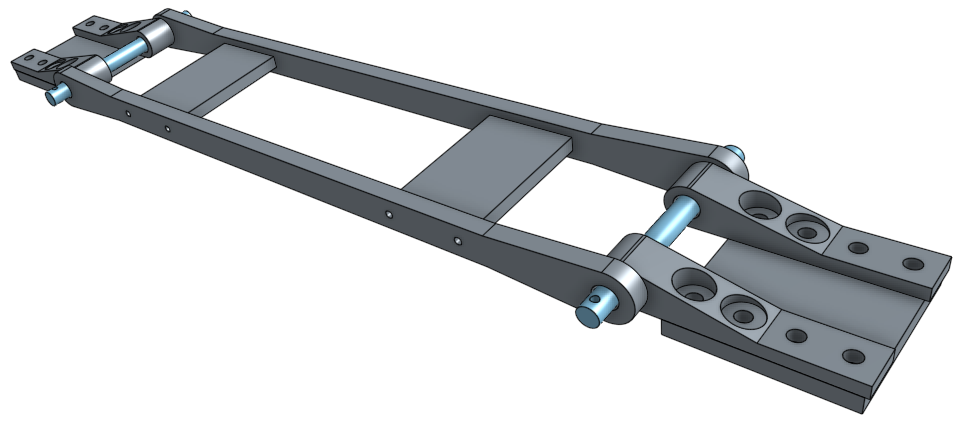

Een 1-op-1 ontwerp van de beams en de vouwconstructie getekend op MDF. Hier heb ik in de loop der tijd wel een stuk of wat varianten van gemaakt. Uiteindelijk uitgekomen op een lengte voor de lower strut van 621 mm, en een upper strut van 696 mm (afstand tussen de asgaten). De onderdelen heb ik gemodelleerd in Onshape.com, een geweldig online CAD programma dat zeer intuïtief werkt.
Helaas heb ik nog steeds geen partij gevonden die deze onderdelen voor mij kan (wil) maken....Mocht je iemand kennen dan hoor ik dat graag! (janpeter at tammingas.nl)

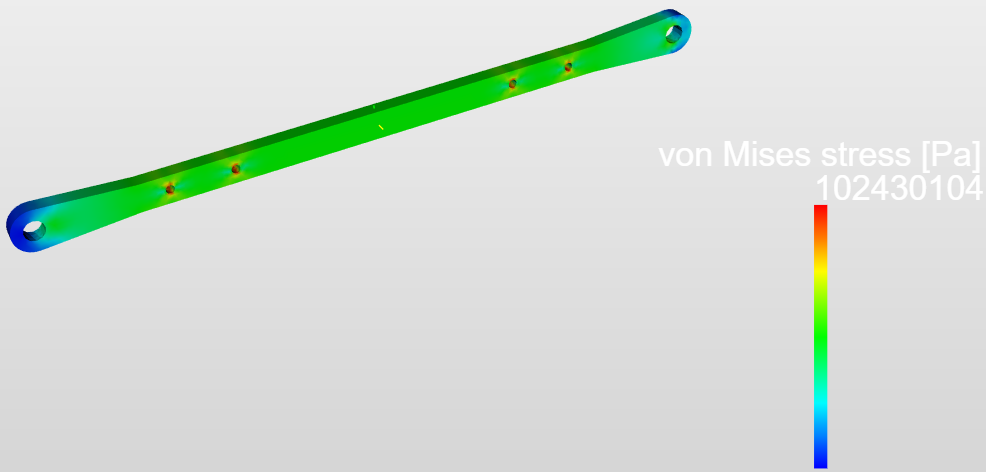

Na het ontwerpen van de vormen kan je de onderdelen doorrekenen met behulp van een andere online dienst: simscale.com. Met behulp van eindige elementen analyse kan je controleren of de stress in het materiaal niet groter wordt dan het aankan. Levert mooie plaatjes op:


Er zijn nog veel meer analyses die je erop los kan laten, maar ik heb gewoon niet genoeg verstand van deze materie om daar iets zinnigs mee te kunnen.
Uit MDF de onderste curve van het beam ontwerp gezaagd. Drie millimeter extra verwijderd, zodat na het plaatsen van de 3 mm plaat de bovenkant van de plaat precies de juiste curve heeft.
Hier zijn de panelen op de juiste afstand van elkaar geplaatst.
Plaat MDF van 3 millimeter erover, en met wat gewicht in de juiste vorm buigen alvorens vast te schroeven,
Deze uitsteeksels vormen de straks de holtes waarin de upper folding strut draait bij het inklappen van de beams.
Paneel helemaal in vorm gebogen, en hier en daar wat kuilen weggewerkt met plamuur. Vervolgens alles twee keer in de epoxy gezet om een luchtdichte laag te krijgen die als basis gaat dienen voor de vacuümzak.
Op de grond een vacuüm tafel van 2 x 1 meter die ik ga gebruiken bij het lamineren van de panelen die de zijkanten van de beams gaan vormen.
Eerste paneel in de maak, hier kan ik 3 zijkanten uit halen.
